FVB型風道橡膠補償器產品性能技術指標
|
|
技術性能
|
FVB
|
FUB
|
|
補償長度
|
±100mm
|
±90mm
|
|
工作壓力
|
≤4500pa
|
≤4500pa
|
|
溫度范圍
|
-40℃-300℃
|
-40℃-300℃
|
|
安裝長度
|
300-450mm
|
300-450mm
|
|
拉伸長度變化率
|
≤15%
|
≤15%
|
|
兩端支架間距之和
|
|
≤50m
|
|
兩端滑動支架間距
|
|
2-4m
|
|
膠料性能
|
|
|
|
拉伸強度
|
≥12MPa
|
≥12MPa
|
|
扯斷伸長率
|
≥300%
|
≥300%
|
|
扯斷永久變形
|
≤25%
|
≤25%
|
|
硬度
|
58±3°
|
58±3°
|
|
熱空氣考化
|
70℃×72h
|
70℃×72h
|
|
扯斷伸長變化率
|
≥20%
|
≥20%
|
|
|
FVB型風道橡膠補償器連接尺寸
|
|
|
管外徑D
|
D1
|
D2
|
D3
|
b
|
連接螺栓數量n×ΦM
|
重量kg
|
|
FVB500
|
529
|
600
|
640
|
469
|
8
|
16×M16
|
89.8
|
|
FVB600
|
630
|
705
|
755
|
570
|
114.6
|
|
FVB700
|
720
|
810
|
860
|
660
|
18×M16
|
134.8
|
|
FVB800
|
820
|
920
|
975
|
760
|
18×M20
|
192.0
|
|
FVB900
|
920
|
1020
|
1075
|
860
|
20×M20
|
213.8
|
|
FVB1000
|
1020
|
1120
|
1175
|
960
|
24×M20
|
241.6
|
|
FVB1100
|
1120
|
1220
|
1275
|
1060
|
10
|
263.0
|
|
FVB1200
|
1220
|
1320
|
1375
|
1160
|
30×M22
|
312.6
|
|
FVB1300
|
1320
|
1420
|
1475
|
1260
|
335.0
|
|
FVB1400
|
1420
|
1520
|
1575
|
1360
|
36×M22
|
369.6
|
|
FVB1500
|
1520
|
1630
|
1685
|
1440
|
36×M22
|
349.4
|
|
FVB1600
|
1620
|
1730
|
1785
|
1540
|
477.5
|
|
FVB1700
|
1720
|
1830
|
1885
|
1640
|
44×M22
|
515.9
|
|
FVB1800
|
1820
|
1930
|
1985
|
1740
|
536.0
|
|
FVB1900
|
1920
|
2030
|
2085
|
1840
|
565.2
|
|
FVB2000
|
2020
|
2130
|
2185
|
1940
|
12
|
44×M27
|
725.2
|
|
FVB2200
|
2220
|
2340
|
2410
|
2140
|
50×M27
|
881.8
|
|
FVB2400
|
2420
|
2540
|
2610
|
2340
|
14
|
54×M27
|
935.0
|
|
FVB2500
|
2520
|
2640
|
2710
|
2440
|
56×M30
|
1057.5
|
|
FVB2600
|
2620
|
2760
|
2810
|
2540
|
58×M30
|
1098.4
|
|
FVB2800
|
2820
|
2960
|
3030
|
2740
|
60×M30
|
1260.9
|
|
FVB3000
|
2030
|
3160
|
3230
|
2940
|
64×M30
|
1347.8
|
|
FVB3200
|
3220
|
3360
|
3430
|
3140
|
72×M30
|
1441.5
|
|
安裝簡要說明：
1、安裝長度由用戶在設計中選定，訂貨時未注明者按L=350mm的供貨。
2、表中重量按一般安裝長度L=350mm計算。
3、接頭中間有支撐架，支撐架在安裝前應保持不脫，待螺栓上緊后將其全部打掉，以保證安裝合理，使其各項物理機械性能真正起到作用
4、各規格安裝尺寸公差應符合下表 |
|
規格
|
軸向位移（ mm ）
|
徑向位移（ mm ）
|
角度公差（度）
|
|
伸長
|
壓縮
|
|
300 以下
|
3
|
3
|
2
|
2
|
|
350-500
|
3
|
4
|
3
|
4
|
|
600-1000
|
4
|
6
|
4
|
4
|
|
1200-2000
|
5
|
6
|
5
|
3
|
|
2000 以上
|
5
|
8
|
5
|
3
|
|

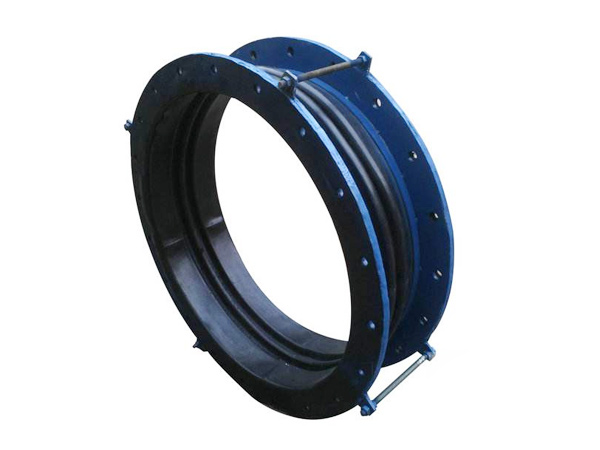

名稱：FVB型風道橡膠補償器
