伸縮器

直流介質無推力伸縮器

添加時間：2017/04/24

名稱：直流介質無推力伸縮器

　　近年來，在科研部門的大力協助支持下，經過多次研制和試驗，在生產XGG—A、XGG—B套管式脹縮伸縮器的基礎上，終于研制成功了，TWB及ZTWB型直流介質無推力伸縮器，攻克了國內久而末決的介質直接流通式無推力技術難關，填補了伸縮器產品的一項空白。

該無推力伸縮器的問世，無疑是熱力管道伸縮器產品的一項突破性前進。它不僅為伸縮器的生產開拓了新的領域，更重要的是它不但解決管道內存在工作介質推力的致命弱點，同時也解決了旁通管式無推力伸縮器應力過于集中，介質阻力大弊端。

目前，ZTWB及TWB型系列注油式直流介質無推力伸縮器，經用戶使用證明，其優越性已被初步證明，優越于其它同類產品。

伸縮器工作原理

    該無推力伸縮器，是利用流體力學中的帕斯卡理論，在設計結構上巧妙的利用一個密環形汽室，這個汽室內分別有兩個環形受壓面，一個是固定的汽室內端面，另一個是密閉在汽室內的伸縮管肩部環形面，隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮管橫截面積相等，伸縮器工作時，在介質壓力的作用下，環形面上的壓力和伸縮管橫截面積的壓力是相等，而方向相反，因此兩壓力相互抵消。這樣一來，在設計支架中僅考慮伸縮器壓緊填料的摩擦力，對固定支架的推力計算中，就不再計算由工作介質壓力，而引起的對固定支架的推力。因此固定支架屬減載式支架，可節省大量支架材料，也節省人力和財力。
伸縮器安裝要求：
    (1)與伸縮器兩端相焊接的管段壁厚≥6mm時，必須進行坡口處理，焊后按要求進行水壓檢漏試驗。
    (2)滑動支架和固定支架根據設計安裝，使用ZTWB型，除不計算介質工作壓力的推力外，其余相同。為確保管道無側向位移，而沿軸向伸縮，伸縮器兩端一般應安裝導向滑動支架，在管道轉彎處，必須安裝固定支架。
    (3)伸縮器的保溫防護結構均與管道同路，但對伸縮管伸縮部分，不可產生約束力。
    (4)本伸縮器在各種環境氣溫下，均可按最大安裝長度LMax進行安裝，不需予以拉伸或壓縮。
伸縮器主要技術參數及示意圖

(1)管道公稱直徑范圍：DN25—1000mm

(2)適用公稱壓力范圍：PN≤2.5MPa

(3)適用工作溫度： t≤350℃

(4)伸縮量

(5)伸縮器的選擇

選擇伸縮器時，應以公稱直徑DN為準，設計管道外徑應與參數表內外徑相同，允許誤差≤3mm。

選擇伸縮器應按下列示例注明型號。
注：材料代號：bx代表全不銹鋼1Cr18N19Ti，T代表碳鋼Q235-A，bxb代表半不銹鋼(伸縮管1Crl8N19Ti)

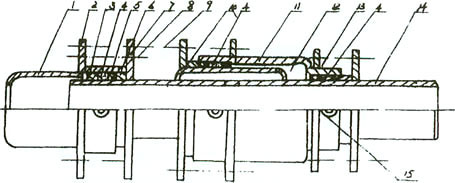

1.后套管體 2.固定法蘭 3.定型石墨填料 4.注油池 5.填料室 6.填料壓緊圈 7.壓蓋法蘭 8.壓蓋螺絲 9.連接螺絲10.汽室填料室 11.汽室體 12.汽室 13.汽室小填料室 14.伸縮管 15.注油孔

直流介質無推力伸縮器數據表

公稱通徑DN (mm)	補償量△Max (mm)	外形尺寸
公稱通徑DN (mm)	補償量△Max (mm)	管外徑D (mm)	最大直徑DMax (mm)	安裝長度LMax (mm)
25	150	32	116	1190
30	150	38	124	1190
40	150	45	136	1190
50	200	57	150	1400
65	200	73	172	1400
70	200	76	178	1400
80	200	89	194	1400
100	250	108	240	1640
125	250	133	274	1640
150	250	159	310	1640
200	250	219	390	1640
250	300	273	466	1910
300	300	325	556	1910
350	300	377	628	1910
400	350	426	708	2230
500	400	529	856	2400
600	400	630	994	2400
700	400	720	1130	2400
800	450	820	1268	2650
900	450	920	1406	2650
1000	450	1020	1552	2650
